ZW無堵塞自吸排污泵
自吸排污泵可廣泛適用于市政排污工程、輕工、造紙、紡織、食品、化工、電業、石油、礦山和河塘養殖等行業。自吸排污泵是目前國內抽送固體顆粒、纖維、漿料和混合懸浮等介質最理想的雜質泵。
概述

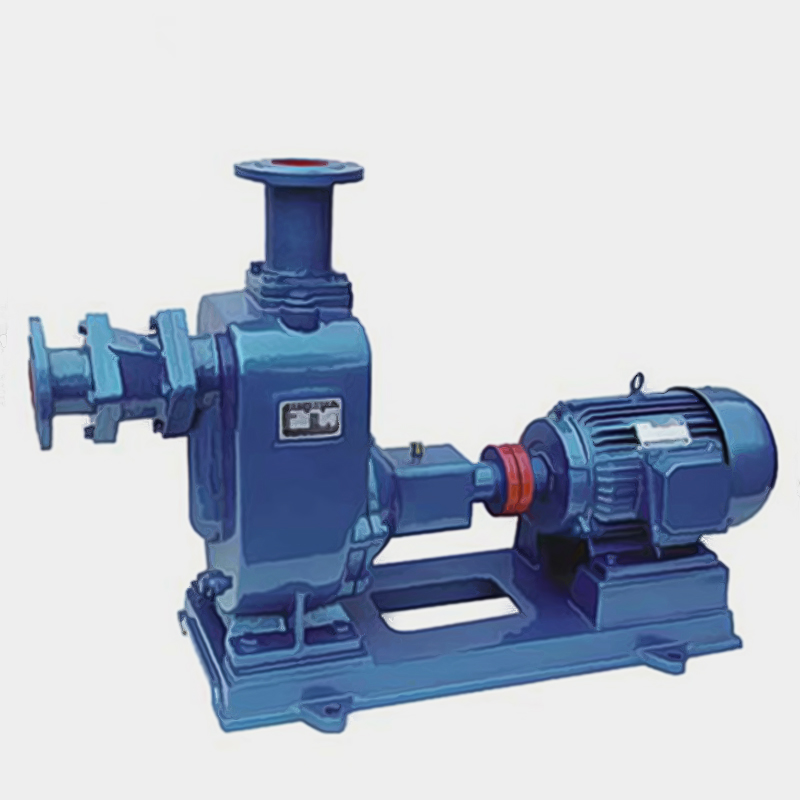

ZW型自吸式無堵塞排污泵,主要由泵體, 葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見圖。ZW型自吸排污泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向加流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，有關當局內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。
應用范圍
流量Q：8～800 m3/h
自吸排污泵口徑DN：25～300mm
自吸排污泵揚程H：15～80m
自吸排污泵轉速N：2900～1450r/min
自吸排污泵電機功率：1.5～132kw
結構簡圖
| 1 | 進口接管 | 9 | 葉輪 |
2 | 進口法蘭 | 10 | 機械密封 | |
3 | 進口閥座 | 11 | 擋水圈 | |
4 | 加水閥門 | 12 | 承座 | |
5 | 出口接管 | 13 | 泵軸 | |
6 | 泵體 | 14 | 軸承蓋 | |
7 | 氣液分離管 | 15 | 底蓋板 | |
8 | 后蓋 | 16 | 螺栓 |
型號意義
性能參數表
型號 | 流量Qm3/h | 揚程m | 電機功率KW | 轉速r/min |
ZW25-8-15 | 8 | 15 | 1.5 | 2900 |
ZW32-10-20 | 10 | 20 | 2.2 | 2900 |
ZW32-20-12 | 20 | 12 | 2.2 | 2900 |
ZW40-20-12 | 20 | 12 | 2.2 | 2900 |
ZW40-10-20 | 10 | 20 | 2.2 | 2900 |
ZW40-15-30 | 15 | 30 | 3 | 2900 |
ZW50-10-20 | 10 | 20 | 2.2 | 2900 |
ZW50-20-12 | 20 | 12 | 2.2 | 2900 |
ZW50-15-30 | 15 | 30 | 3 | 2900 |
ZW65-30-18 | 30 | 18 | 4 | 1450 |
ZW65-20-30 | 20 | 30 | 5.5 | 2900 |
ZW65-15-30 | 15 | 30 | 3 | 2900 |
ZW65-20-14 | 20 | 14 | 2.2 | 2900 |
ZW65-25-40 | 25 | 40 | 7.5 | 2900 |
ZW65-30-50 | 30 | 50 | 11 | 2900 |
ZW80-40-16 | 40 | 16 | 4 | 1450 |
ZW80-40-50 | 40 | 50 | 18.5 | 2900 |
ZW80-65-25 | 65 | 25 | 7.5 | 2900 |
ZW80-80-35 | 80 | 35 | 15 | 2900 |
ZW80-50-60 | 50 | 60 | 22 | 2900 |
ZW100-100-15 | 100 | 15 | 7.5 | 1450 |
ZW100-80-20 | 80 | 20 | 7.5 | 1450 |
ZW100-100-20 | 100 | 20 | 11 | 1450 |
ZW100-100-30 | 100 | 30 | 22 | 2900 |
ZW100-80-60 | 80 | 60 | 37 | 2900 |
ZW100-80-80 | 80 | 80 | 45 | 2900 |
ZW125-120-20 | 120 | 20 | 15 | 1450 |
ZW125-200-15 | 200 | 15 | 15 | 1450 |
ZW150-200-15 | 200 | 15 | 15 | 1450 |
ZW150-250-25 | 250 | 25 | 45 | 2900 |
ZW200-280-14 | 280 | 14 | 22 | 1450 |
ZW200-300-18 | 300 | 18 | 37 | 1450 |
ZW200-80-28 | 280 | 28 | 55 | 1450 |
ZW250-420-20 | 420 | 20 | 55 | 1450 |
ZW300-800-14 | 800 | 14 | 55 | 1450 |
適用范圍
1、環境溫度≤50℃，介質溫度≤80℃特殊要求可達200℃
2、介質PH值鑄鐵材質為6--9級，不銹鋼為2-13。
3、介質重度不超過1240千克/m3.
4、ZW型自吸排污泵自吸高度不能超過規定值4.5-5.5米，吸入管長度為≤10米。
5、ZW型自吸排污泵通過能力懸浮顆粒直徑為泵口徑的60%,纖維長度為泵口徑的5倍。
故障原因與解決方案
1.吸入管路越短越好，最長不超過10M。
2.此泵若用于抽吸較稠較粘的漿液后，需清洗泵腔，防止泵內留下沉淀物。
3.自吸泵第一次使用，仍需將泵腔灌滿水。
4.常規運行3000小時后，需對水泵進行拆檢保養，必要時更換不宜再用的易損件。
5.此泵可定做直聯式，同心度高，穩定性增強，亦更為經濟，不過維修稍嫌麻煩。
6.環境溫度≤45℃，介質溫度≤60℃。
7.介質PH值鑄鐵泵為6～9，不銹鋼自吸泵為1～14。
8.通過顆粒最大直徑為自吸泵口徑的60%，纖維長度為口徑的5倍。
9.介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米。
