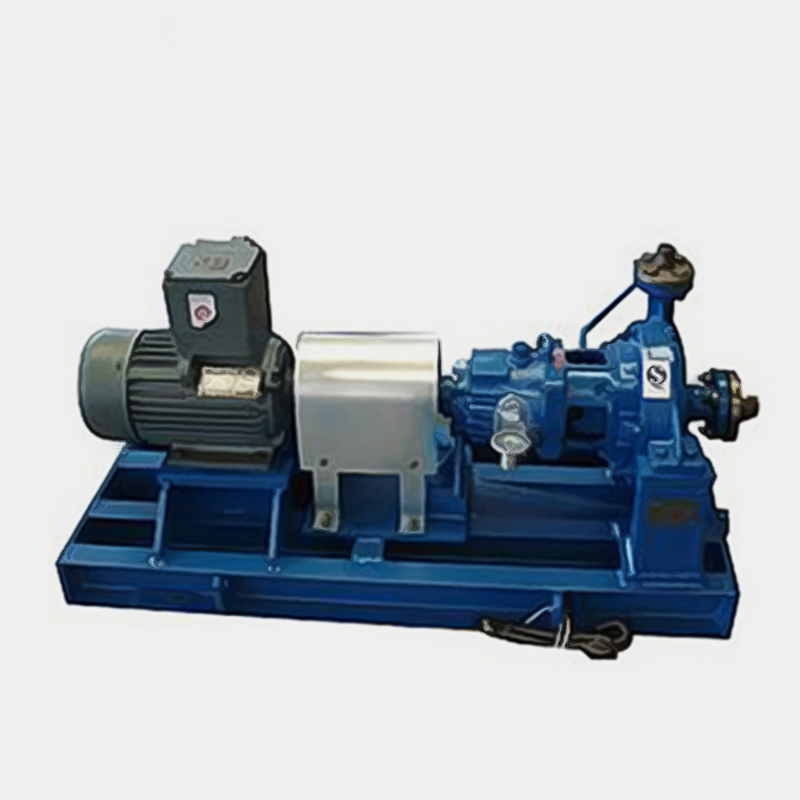

QXP小流量高揚程切線流泵

QXP切線流泵是一種小流量高揚程的單級單吸部分流泵，尤其是對含固介質容易磨損的工況而設計的，QXP泵的制造材料根據輸送介質的要求可用碳鋼、不銹鋼、20#合金、蒙耐爾、哈氏合金及其它特殊合金制造。QXP化工泵由于其特殊設計，在流量偏離設計點時，葉輪及泵軸不存在不平衡徑向力的作用，確保了泵的運轉穩定，軸承壽命長。此泵由于葉輪為全開式，同時采用合適的機械密封及其它密封，運轉中無泄漏，密封性能好。泵由于采用切線流泵設計技術，從零流量至設計流量變化時，泵的揚程為一恒定值，這一特點特別適用于與噴嘴配套使用的場合，也適應其它各種要求泵具有自調特性的場合，同時該泵對葉輪與前后泵蓋間隙不敏感，當由于磨擦、腐蝕造成間隙變大時，泵的性能基本保持不變化。QXP切線流泵還可以采用變頻調速器控制調速，性能調整便利，可與計算機連接，對泵實行電腦控制，方便操作

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：PWF耐腐蝕化工污水泵上一個：UHB耐腐耐磨砂漿泵

概述

QXP 切線流泵由于采用切線流泵設計技術，從零流量至設計流量變化時，泵的揚程為一恒定值，這一特點特別使用于與噴嘴配套使用的場合，也適應其他各種要求泵具有自調特性的場合，同時該泵對葉輪與前后泵蓋間隙不敏感，當由于磨、腐蝕造成間隙增大時，泵的性能基本不變化。

應用范圍

流量： 10 ～ 400m 3 /h

揚程： 50m

轉速： 1450r/min

配用功率： 90kw

介質溫度：≥ 110 ℃

結構簡圖

型號意義

性能參數表

型號規格	葉輪代號	葉輪直徑	流量 m 3 /h	揚程 m	口徑 mm
型號規格	葉輪代號	葉輪直徑	流量 m 3 /h	揚程 m	進口	出口
1QXP-20	A	125	0.1-1.4	24	25	20
	B	115	0.1-1.3	20
	C	105	0.1-1.2	16
1QXP-35	A	165	0.1-1.8	41	25	20
	B	150	0.1-1.5	35
	C	135	0.1-1.2	28
1QXP-50	A	195	0.1-1.5	59	25	20
	B	180	0.1-1.4	50
	C	165	0.1-1.3	41
1QXP-80	A	250	0.1-1.6	95	25	20
	B	225	0.1-1.5	80
	C	205	0.1-1.3	64
1QXP-20	A	125	1-3.3	24	32	20
	B	115	1-3	20
	C	105	1-2.8	16
3QXP-35	A	165	1-4.3	41	32	20
	B	150	1-3.9	35
	C	135	1-3.5	28
3QXP-50	A	195	1-5	59	32	20
	B	180	1-4.7	50
	C	165	1-4.3	41
3QXP-80	A	250	1-5	95	32	20
	B	225	1-4.6	80
	C	205	1-4.2	64
6QXP-20	A	125	3-6.8	24	40	25
	B	115	3-6.2	20
	C	105	3-5.7	16
6QXP-35	A	165	3-7.6	41	40	25
	B	150	3-6.9	35
	C	135	3-6.2	28
6QXP-50	A	195	3-7.6	59	40	25
	B	180	3-7	50
	C	165	3-6.4	41
6QXP-80	A	250	3-8	95	40	25
	B	225	3-7.2	80
	C	205	3-6.6	64
10QXP-80	A	250	6-13.6	95	50	32
	B	225	6-12.2	80
	C	205	6-11	64
10QXP-100	A	280	6-15	120	50	32
	B	270	6-14	110
	C	260	6-13	100
